Капсюльный замок для ружья или большого пистолета
serhectorДата: Четверг, 16.02.2012, 12:15 | Сообщение # 1
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
Вот первый образец капсюльного замка под жевело конструкции мастера Горына.первый экземпляр стоил мне 2500р
В принципе мастер готов поставить в ближайшее время до 10 таких замков.Насколько я понимаю первый в очереди Леша Пугин,
А так я его привезу в воскресенье,всем можно будет посмотреть.

Добавлено (16.02.2012, 12:15)
---------------------------------------------
С замком в комплекте шомпол и отвертка для полки(брендтрубки) ствол из трубки 23 мм надевается в натяг на переходную шайбу которая ввинчивается в мехонизм на резьбе м12.Также на резьбе спусковой крючок,курок с бойком и полка-брандтрубка

Прикрепления: 3043169.jpg(47Kb)


http://ruweb.ucoz.com/OxyGen/munys.gif

ФедяДата: Вторник, 21.02.2012, 11:03 | Сообщение # 2
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Не совсем понял - этот замок выглядит как обычный кремневый, делает щелк, а с капсюлем делает бах - или как?

P.S. Я на эту тему письмо отправил - но видать не дошло...

serhectorДата: Пятница, 24.02.2012, 11:23 | Сообщение # 3
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
этот замок -капсюльный,при срабатывании выстреливает пыж на 15метров при стволе в 20см,либо дает громкий бах при холостом выстреле.Может быть поставлен в любое"дерево"(и пистолетное и ружейное).Перезаряжается при помощи ключа на 5.5 или руками если капсюль кв209(двухслойный).У мастера сейчас есть три собранных замка.
зы а письмо не дjшло наверное почта serhector@post.ru уже года 3 не обслуживается.Нынешняяя pikineri@ya.ru


http://ruweb.ucoz.com/OxyGen/munys.gif

МушкетерДата: Понедельник, 12.03.2012, 20:45 | Сообщение # 4
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
Вопросы:
1)так как же все-таки это чудо монтируется в дерево???
2)вопрос по поводу кв-а 209 не дешевле 22? Антон,узнай, пожалуйста

serhectorДата: Четверг, 15.03.2012, 16:14 | Сообщение # 5
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
1) либо вырезается прямоугольное окно,либо монтируется снаружи и ствол в этом случае будет сильно выше цевья.
2) ПЕРЕЧИТАЙ http://talks.guns.ru/forum/11/163434.html на Ганзе КВ22 ругают,а КВ209 хвалят
3)патроны Д2 купил
ЗЫ комп починили похоже?


http://ruweb.ucoz.com/OxyGen/munys.gif

МушкетерДата: Пятница, 16.03.2012, 19:41 | Сообщение # 6
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
А что дешевле-22 или 209?

serhectorДата: Вторник, 20.03.2012, 10:07 | Сообщение # 7
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
если цены как тут http://ort-nn.ru/catalog....apsyuli
то кв209-дешевле


http://ruweb.ucoz.com/OxyGen/munys.gif

goryinДата: Среда, 21.03.2012, 00:31 | Сообщение # 8
Рядовой
Группа: Член клуба
Сообщений: 6
Репутация: 0
Статус: Offline
Вот эскизы для рукоятки вышеописанного механизма
http://s019.radikal.ru/i628/1203/b8/4e93c9f9eb5d.jpg
http://s019.radikal.ru/i601/1203/18/c35d2eb1d2b6.jpg
Он выполняется из трех частей-центральной,левой и правой щеки.Центральная часть - доска 26 мм. , щеки от 6 до 8 мм. Они склеиваются между собой клеем ПВА (мебельным клеем) , затем обрабатываются (уже со вставленным механизмом) для придания формы и округлости.
Здесь фото механизма и его неполная разборка.
http://s019.radikal.ru/i609/1203/8b/5e9ada1ca337.jpg
http://s019.radikal.ru/i634/1203/45/b046e0681f9f.jpg
Фото с "макетом" правой щеки
http://s47.radikal.ru/i117/1203/22/58c69af9221b.jpg
http://s019.radikal.ru/i625/1203/10/f153a73e2776.jpg
Если кого заинтересовало пишите - комплектация как на фото:
ствол 150 мм. (калибр 23 мм.)
втулка прибойника
прибойник
центратор полки (брендтрубки)
боковая накладка
ключ для настройки полки (брендтрубки)
и все остальное для работы механизма
Извеняюсь если я непонятно начертил и описал)))

serhectorДата: Среда, 21.03.2012, 14:34 | Сообщение # 9
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
Ну вот собственно goryin и есть мастер создавший этот механизм,так что все вопросы можно теперь прямо к нему

http://ruweb.ucoz.com/OxyGen/munys.gif

МушкетерДата: Суббота, 31.03.2012, 18:56 | Сообщение # 10
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
Я все понял! Вот только маленький нюанс-такой замок крепится ЗА сиволом, а должен ПОД ним.

goryinДата: Понедельник, 02.04.2012, 20:27 | Сообщение # 11
Рядовой
Группа: Член клуба
Сообщений: 6
Репутация: 0
Статус: Offline
Извеняюсь,что несразу написал-невсегда получается добраться до компьютера и посмотреть форум.
Ствольная коробка и ствол находится на одном уровне , для более удобного мантирования в рукоятку (http://s019.radikal.ru/i621/1204/fb/b113a71ea0a0.jpg)
Все наружные части снимаются они все на резьбовом соединение - это тоже для упрощения монтирования в дерево (неполная разборка http://s019.radikal.ru/i617/1204/40/291c66581a8d.jpg)
Ребят извените я не писатель и не депломированный конструктор , все эскизы я составлял для себя (чтоб незабыть размеры) -мне очень сложно все описать текстом, поэтому если кого интересует то как это мантируется в дерево можно встретится после 16 апреля.
Меня зовут Игорь - тел: 89032539266

Добавлено (02.04.2012, 20:27)
---------------------------------------------
Мушкетер я непонимаю термин сиволом-извени.Как я понял это "брандтрубка" , или полка куда засыпают порх для воспламенения основного зоряда пороха в стволе (на оригиальных кремнивых пистолетах). У меня это можно назвать "казенная часть ствола" где находится жевело,Так-как курок хоть и похож на ремневый он должен бить по центру капсюля жевело чтоб произвести выстрел - поэтому для точности попадания бойка (кремния) я разместил на одной линии и казенную часть и ствол. По идее на оригинале куда ударет кремень это неважно - главное чтоб искра попала внутрь основного заряда чтобы произошел выстрел.


МушкетерДата: Понедельник, 02.04.2012, 20:30 | Сообщение # 12
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
В принципе, сама идея хорошая, выглядит все очень красиво. Моя первая ролевка наглядно показала мне, что главное в реальном бою-это удобство, практичность и надежность всей экипировки и замка тоже, а не историчность и красота. Только если у тебя удобный ствол, ты быстро перезаряжаешь и метко стреляешь, тот ты что-то весишь на поле боя как воин. Этот замок надежен, удобен, практичен и, что очень важно-все детали заменяемы, поэтому для ролевых игр он хорош, ну а для реконструкции...

П.с.: я извиняюсь за свой бред-это из меня прут реконструкторские наклонности. Пожалуй, не стоит смешивать ролевые игры и реконструкцию...

goryinДата: Понедельник, 02.04.2012, 22:57 | Сообщение # 13
Рядовой
Группа: Член клуба
Сообщений: 6
Репутация: 0
Статус: Offline
Я понимаию ,что нахожусь "не в своей торелке" - но я не ролевик и я нереконструктор-хотя мне интересна история и все что сней связано.Просто для меня это личное хобби. Мне нравится старинное фектование , ну а огнестрел-просто нравится изобретать. Спасибо за пахвалу.

Добавлено (02.04.2012, 22:57)
---------------------------------------------
Извеняюсь за ошибки печатал на скорую руку


serhectorДата: Понедельник, 09.04.2012, 16:39 | Сообщение # 14
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline

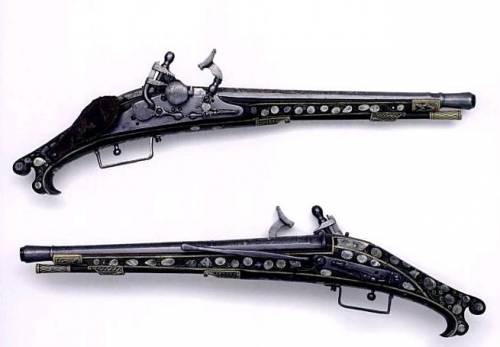

вот кстати если сделать дополнительную деталь в замке(огнивный молоточек)то с его помощью можно экстрагировать стреляный капсюль
Прикрепления: 6859877.jpg(32Kb)


http://ruweb.ucoz.com/OxyGen/munys.gif

serhectorДата: Понедельник, 09.04.2012, 16:44 | Сообщение # 15
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
Прикрепления: 6987780.jpg(52Kb)


http://ruweb.ucoz.com/OxyGen/munys.gif

МушкетерДата: Пятница, 13.04.2012, 19:36 | Сообщение # 16
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
а из чего сделаны псевдокремень и пружина ?

Сообщение отредактировал Мушкетер - Пятница, 13.04.2012, 21:58

serhectorДата: Понедельник, 16.04.2012, 12:59 | Сообщение # 17
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
псевдокремень сделан из закаленной стали,а пружина навита из пружинной проволоки.

http://ruweb.ucoz.com/OxyGen/munys.gif

МушкетерДата: Среда, 18.04.2012, 14:27 | Сообщение # 18
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
Агде взять пружинную проволку? А пружина из прищепки не пойдет?

goryinДата: Пятница, 20.04.2012, 13:05 | Сообщение # 19
Рядовой
Группа: Член клуба
Сообщений: 6
Репутация: 0
Статус: Offline
Я неузнавал,но вполне возможно такая проволока может продоваться на строительных рынках-в простонародье она называется "роялка". Имеет разные диаметры (от 0.5 мм. и выше). На прищепках по идее она и используется.

МушкетерДата: Воскресенье, 22.04.2012, 09:34 | Сообщение # 20
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
а ПСЕВДОКРЕМЕНЬ ВЫ САМИ ДЕЛАЕТЕ ИЛИ БЕРЕТЕ ГДЕ-ТО?

goryinДата: Воскресенье, 22.04.2012, 22:12 | Сообщение # 21
Рядовой
Группа: Член клуба
Сообщений: 6
Репутация: 0
Статус: Offline
Псевдокремень я делал сам из 40х13 (на этой модели нержавейка) с последующей закалкой 35-38 ( едениц HRC) -можно из 45 стали или любой другой которая калится, но она ржавеет. Но в "кустарных" условиях можно сделать из любой стальной пластины обработанной под форму кремния, и необязательно калить,т.к. он все равно бьет по более мягкому металлу (капьсюлю) и редко деформируется. Если желаете могу отсканировать и "выложить" на форуме эскизы этого ударно-спускавого механизма.

serhectorДата: Понедельник, 23.04.2012, 10:39 | Сообщение # 22
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
мне кажется в качестве псевдокремня имеет смысл использовать переточенную в шило сменную биту от отвертки-она бывает из неплохой стали легко доступна.Закалить ее можно в сургуче(считается что это обеспечивает очень большую твердость поверхности) но необязательно.У многих наших коллег игла бойка сделана из гвоздя,что не мешает им долговременно пользоваться такими замками.

http://ruweb.ucoz.com/OxyGen/munys.gif

МушкетерДата: Среда, 16.05.2012, 11:05 | Сообщение # 23
Сержант
Группа: Член клуба
Сообщений: 72
Репутация: 0
Статус: Offline
купил КВ-209. 100 штук за 229 руб. Пока не испытывал-неначем =)

Добавлено (16.05.2012, 11:03)
---------------------------------------------
Вот испробовал-все классно, капсюль не распирает, сам вылетает, перезарядка быстрая, негеморойная, надо бы еще только попадать научиться...

Добавлено (16.05.2012, 11:05)
---------------------------------------------
Вот испробовал-все классно, капсюль не распирает, сам вылетает, перезарядка быстрая, негеморойная, надо бы еще только попадать научиться...


serhectorДата: Понедельник, 03.12.2012, 13:39 | Сообщение # 24
Подполковник
Группа: Член клуба
Сообщений: 395
Репутация: 3
Статус: Offline
Для всех кому интересно: замки работы Горына доступны сейчас по 1000руб.ВОТ комплектация

и замок в сборе+шомпол+замковыйключ+запасная пружина

Прикрепления: 4287381.jpg(16Kb) · 9792775.jpg(14Kb)


http://ruweb.ucoz.com/OxyGen/munys.gif

Сообщение отредактировал serhector - Понедельник, 03.12.2012, 13:40

Alpha-19Дата: Понедельник, 21.01.2013, 00:10 | Сообщение # 25
Рядовой
Группа: Пользователи
Сообщений: 7
Репутация: 2
Статус: Offline
goryin, а как с вами можно связаться дабы купить данный замок если таковой имееться в наличии?

goryinДата: Понедельник, 28.01.2013, 21:44 | Сообщение # 26
Рядовой
Группа: Член клуба
Сообщений: 6
Репутация: 0
Статус: Offline
 Приветствую Alpha-19 ! Написал свой мобильный телефон в ваш (рм),но скорей всего вы его не увидели потому пишу здесь +79854703675 . Зовут меня Игорь. Замков осталось 2. С уважением Goryin!

hectorДата: Вторник, 26.03.2013, 11:26 | Сообщение # 27
Майор
Группа: Проверенные
Сообщений: 177
Репутация: 0
Статус: Offline
Для всех коллег! очень полезная книга
http://shop.historypistols.ru/kniga-l....


сэр Гектор Луканский

Сообщение отредактировал hector - Вторник, 26.03.2013, 11:28
